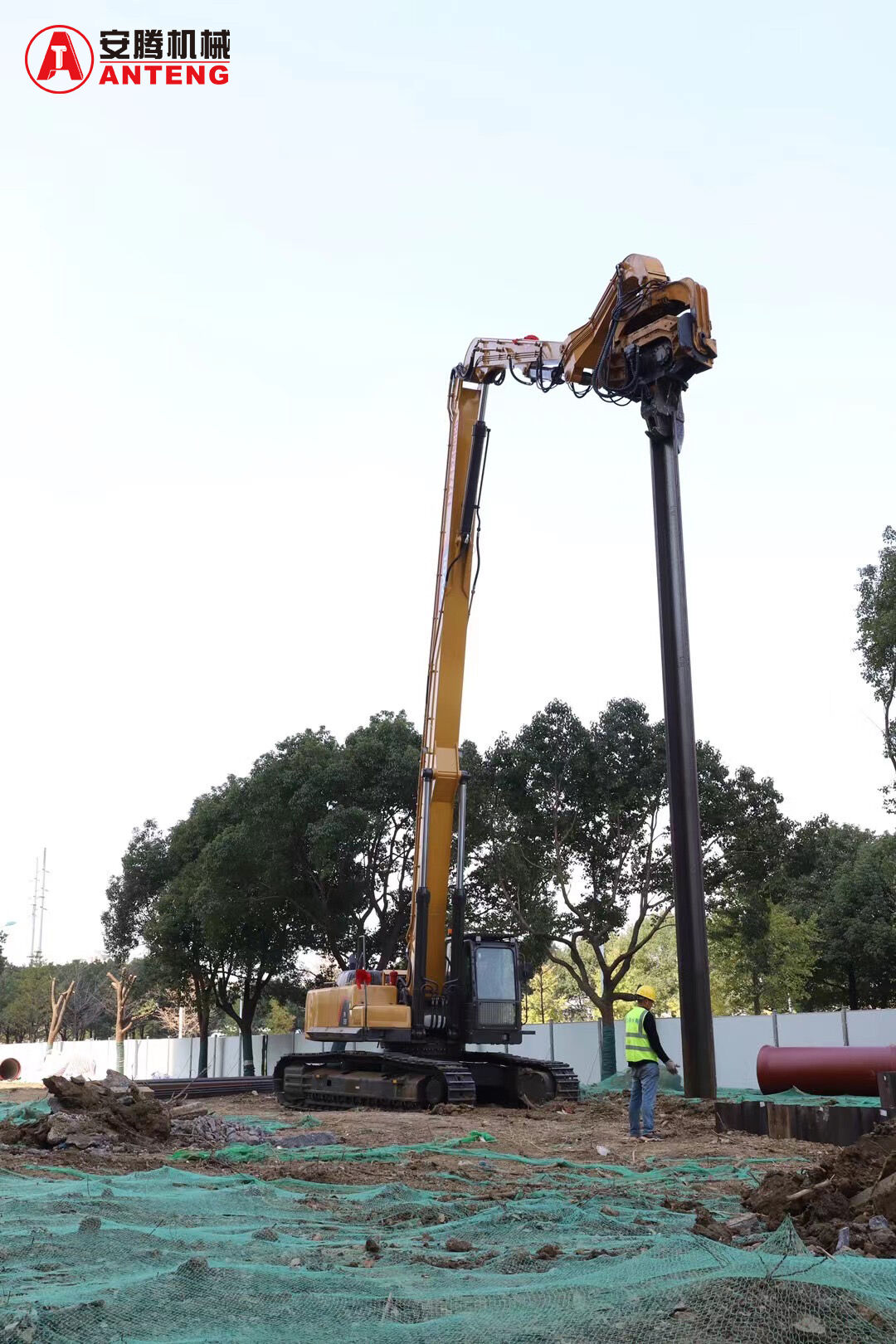

Hansı ekskavator ölçüsü ekskavator vibro çəkici ilə ən yaxşı uyğunlaşır?

Ekskavator vibro çəkicinə uyğun ekskavator ölçüsünü seçmək layihənin səmərəliliyini, avadanlığın iş performansını və əməliyyat xərclərini birbaşa təsirləyən vacib qərardır. Ekskavatorun çəki tutumu ilə vibro çəkic birləşdiricisi arasındakı uyğunluq sizin optimal çərəz döyülməsi performansına nail olub-olmamanızı, maşının sabitliyini təhlükəyə atmamağınızı və ya tez-tez aşınmaya səbəb olmamağınızı müəyyən edir. Bu əlaqəni başa düşmək müştərilərin məhsuldarlığı maksimum dərəcədə artırarkən təhlükəsizlik standartlarını da qoruyan avadanlıq seçimləri etməsinə kömək edir.

Qazma maşını vibro çəkici, qazma əməliyyatları zamanı sabit vibrasiya enerjisi ötürülməsini təmin etmək üçün dəqiq çəki uyğunluğuna ehtiyac duyur. Çox yüngül qazma maşını vibro çəkicin yaratdığı dinamik qüvvələri idarə etmək üçün lazım olan əks çəkiyə malik deyil, oysa ölçüsü çox böyük maşın qoşma hissəsinin dizayn həddini aşa bilər. Bu ölçülərin uyğunluğu nüfuz sürətindən yanacaq sərfinə qədər hər şeyi təsir edir və bu səbəbdən uğurlu fond işləri üçün düzgün avadanlıq cütləşdirilməsi vacibdir.

Qazma maşını vibro çəkici sistemləri üçün çəki sinfi nəzərdə tutulması

Kiçik qazma maşınları ilə uyğunluq diapazonu

8–15 tonluq kiçik ekskavatorlar, yaşayış və yüngül kommersiya tətbiqləri üçün nəzərdə tutulmuş yüngül ekskavator vibrasiya çəkic birliklərini effektiv şəkildə idarə edə bilər. Bu kompakt kombinasiyalar, böyük avadanlıqların girişini məhdudlaşdıran şəhər mühitində xüsusi olaraq yaxşı işləyir. Bu çəki sinfi üçün nəzərdə tutulmuş vibrasiya çəkic quraşdırma qurğuları adətən dəqiqədə 300–600 vibrasiya yaradır və eksentrik momentləri 20–40 kNm aralığında dəyişir.

Kiçik ekskavator vibrasiya çəkic sistemlərinin hidravlik axın tələbləri ümumiyyətlə 200–250 bar iş təzyiqində dəqiqədə 80–150 litr arasında olur. Bu, əsas maşının hidravlik imkanları daxilində kifayət qədər güclü ötürülməni təmin edir. Operatorlar ekskavatorun köməkçi hidravlik dövrəsinin davamlı iş zamanı bu axın sürətlərini istilik artımına səbəb olmadan saxlaya biləcəyini yoxlamalıdır.

Kiçik ekskavatorlarla vibro çəkic kombinasiyaları, uzunluğu 12 metrə qədər olan sahə palçıqları və diametri 300 mm-dən artıq olmayan döyüşçü palçıqlarla ən yaxşı işləyir. Kiçik ekskavatorların məhdud qarşı çəkisi onların daha böyük palçıq hissələrini idarə etmə qabiliyyətini məhdudlaşdırır, lakin onlar daha böyük avadanlığın effektiv işləyə bilmədiyi məhdud tikinti sahələrində üstün manevrabilitə təmin edir.

Orta Sınaq Ekskavatorlarının Performansı

15–25 ton ağırlığında orta sınaq ekskavatorları ticari tikinti və infrastruktur layihələrində ekskavator-vibro çəkic tətbiqləri üçün bir çox halda optimal həll sayılır. Bu maşınlar daha yüksək amplitudlu titrimləri idarə etmək üçün kifayət qədər sabitlik təmin edir və eyni zamanda müqaviləli yanacaq istehlakı və əməliyyat xərclərini saxlayır. Bu sinif üçün nəzərdə tutulan vibro çəkic qurğuları adətən 40–80 kNm aralığında eksentrik momentlər yaradır və tezlik aralığı 400–800 titrim/dəqiqədir.

Orta ölçülü ekskavatorların vibrasiyalı çəkic sistemlərinin hidravlik tələbatı, maksimum 300 bar təzyiqdə dəqiqədə 150–250 litr arasında axın sürətləri tələb edir. Bu artırılmış hidravlik qabiliyyəti daha intensiv çərçivə dövrünü və çətin torpaq şəraitində daha sürətli dərəcədə daxil olma imkanı yaradır. Ekskavatorun alt konstruksiyasının dizaynı bu çəki sinifində dinamik yüklərin effektiv şəkildə paylanmasında mühüm əhəmiyyət daşıyır.

Orta ölçülü ekskavatorlar uzunluğu 18 metrə qədər olan lövhə çərçivələri və diametri 500 mm-ə çatan beton qoruyucu çərçivələri idarə edə bilir. Yaxşılaşdırılmış sabitlik daha dəqiq çərçivə yerləşdirilməsinə və çıxarma əməliyyatları zamanı daha yaxşı nəzarətə imkan verir. Bu birləşmələr dalğa təsiri səbəbindən maşının əlavə sabitliyi tələb olunan dəniz tikintisində xüsusilə effektivdir. qazma maşını üçün vibrasiyalı çəkic operasiyalarda.

Ağır Ekskavator Tətbiqləri

25 tondan çox ağır ekskavatorlar, tələbkar fond layihələri üçün ən güclü ekskavator vibrasiya çəkic qurğularını yerləşdirə bilir. Bu birləşmələr torpaq şəraitinin maksimum enerji ötürülməsini tələb etdiyi zaman 80 kNm-dən yuxarı eksentrik momentlər və dəqiqədə 1000-dən çox titrəmə tezliyi yaradır. Ağır ekskavatorların əhəmiyyətli qarşı çəkisi daha böyük dəstək hissələri ilə işləməyə və çətin torpaq şəraitində işləməyə imkan verir.

Ağır ekskavator vibrasiya çəkici sistemlərinin hidravlik tələbləri tez-tez 350 bar təzyiqdə dəqiqədə 250 litrdən çox olur. Bəzi tətbiqlər uzun müddətli iş rejimlərində kifayət qədər soyutma təmin etmək və sistemin istiləşməsini qarşısını almaq üçün ikiqat hidravlik dövrə tələb edə bilər. Ekskavatorun soyutma sisteminin tutumu davamlı iş rejimlərində məhdudiyyət amili kimi çıxış edir.

Ağır ekskavator viberodələyici kombinasiyaları, uzunluğu 20 metrdən çox olan sahə palçıqlarını döyməyə və diametri 800 mm-ə qədər olan beton palçıqları işləməyə qadirdir. Maşının artmış çəkisi yüksək amplitudlu əməliyyatlarda üstün sabitlik təmin edir, lakin torpaqın yük tutumuna və daşınma üçün layihə sahəsinə çatma yollarının planlaşdırılmasına diqqət yetirilməlidir.

Hidravlik Sistem Tələbləri və Uyğunluğu

Saxlanma Sürəti Spesifikasiyaları

Ekskavator viberodələyicilərinin hidravlik axın sürəti tələbləri həm qoşma cihazının ölçüsünə, həm də istənilən dərəcədə dərindən daxil olma sürətinə əsaslanır. Standart viberodələyici birlikləri palçıq döymə əməliyyatları zamanı davamlı frekansı saxlamaq üçün davamlı hidravlik axına ehtiyac duyur. Kifayət qədər olmayan axın sürətləri frekansda dəyişikliklərə səbəb olur ki, bu da daxil olma effektivliyini azaldır və quraşdırma zamanı palçığa zərər verə bilər.

Əksər ekskavator vibrasiya çəkic sistemləri, hidravlik axın sürəti qoşma cihazının minimum tələbini ən azı 120% təmin etdikdə optimal iş rejimində işləyir. Bu ehtiyat tutumu sistem itkilərini, temperatur dəyişikliklərini və çətin torpaq şəraitində artan axın tələblərini nəzərdə tutur. Dəyişən yerləşdirilmiş nasoslu ekskavatorlar axın təchizatı və enerji səmərəliliyi üzrə daha yaxşı idarəetmə imkanı təmin edir.

Ekskavatorun hidravlik rezervuarının tutumu uzun müddətli vibrasiya çəkici işi zamanı yaranan termal yükü əhatə etməlidir. Maksimum axın tutumuna yaxın işləyən sistemlər hidravlik mayenin xassələrinin saxlanması və komponentlərin istilikdən zədələnməsinin qarşısının alınması üçün kifayət qədər soyutma qabiliyyəti tələb edən əhəmiyyətli istilik yaradır.

Təzyiq Sistemi Nəzərdə Tutulmalı Məsələlər

Ekskavator vibrasiya çəkic sistemləri üçün iş təzyiqi tələbləri birləşdirici ölçüsündən və torpaq müqaviməti şəraitindən asılı olaraq dəyişir. Daha yüksək iş təzyiqi vibrasiya çəkicinin sıxlıqlı torpaqlarda dəstəyin altında tezliyini saxlamasına və çubuqların irəliləməsi üçün lazım olan hidravlik qüvvəni təmin etməsinə imkan verir. Ekskavatorun təzyiq azaldıcı klapanının quraşdırılması bu təzyiq tələblərini nəzərə almalı və eyni zamanda sistemin təhlükəsizliyini təmin etməlidir.

Ekskavator vibrasiya çəkici işləyərkən təzyiq zirvələri maneələrlə qarşılaşdıqda və ya torpaq təbəqələri arasından keçid zamanı sabit vəziyyət tələblərini 50–100% artıra bilər. Ekskavatorun hidravlik sistemi bu dinamik yüklənmə şəraitlərini sistem komponentlərinə zərər vermədən idarə edə bilmək üçün kifayət qədər akkumulyator tutumu və təzyiq azaldıcı qoruma imkanı təmin etməlidir.

Ekskavatorun hidravlik süzgəc sistemi, davamlı yüksək təzyiqli işləmə nəticəsində çirklənmə ehtimalının artırılması səbəbilə ekskavator vibrasiyalı çəkic tətbiqləri üçün modernləşdirilməlidir. Gücləndirilmiş süzgəc sistemləri vibrasiyalı çəkicin dəqiq hidravlik komponentlərinin erkən aşınmasını qarşısını alır və eyni zamanda servis intervallarını uzadaraq texniki xidmət xərclərini azaldır.

Soyutma Sistemi Tələbləri

Dəyənək döymək üçün tələb olunan davamlı yüksək güclü hidravlik işləmə səbəbilə ekskavator vibrasiyalı çəkic tətbiqlərində istilik idarəetməsi kritik əhəmiyyət daşıyır. Ekskavatorun standart soyutma sistemi uzun müddətli iş rejimlərində hidravlik mayenin optimal temperaturunu saxlamaq üçün köməkçi soyuducularla tamamlanmalı və ya yaxşılaşdırılmış istilik mübadiləsi qurğuları ilə əvəz edilməlidir.

Soyutma sisteminin dizaynı ekskavator vibrasiyalı çəkic üçün gözlənilən ətraf temperatur şəraitlərini və iş rejimini nəzərə almalıdır. tətbiq i̇sti iqlim şəraitində işləmə və ya davamlı istehsal cədvəlləri, çivinin dövrlü sürətləndirilməsini azaldan termal de-reytingi qarşısını almaq üçün böyük ölçülü soyutma qabiliyyətinin tələb olunmasına səbəb ola bilər.

Hidravlik mayenin seçimi ekskavator vibro çəkic tətbiqlərində soyutma tələblərini və sistem performansını təsirləyir. Üstün termal xüsusiyyətlərə malik sintetik mayelər, tələb olunan tətbiqlərdə sistem səmərəliliyinin artırılması və komponentlərin ömrünün uzadılması hesabına daha yüksək qiymətlərini əsaslandırmağa imkan verir.

Çivinin Ölçüsü və Növü Uyğunluq Amilləri

Plastinka Çivisinin Quraşdırılması Tələbləri

Ekskavator vibro çəkic sistemləri ilə plastinka çivisinin quraşdırılması zamanı çivinin ölçülərinin avadanlıq imkanları ilə diqqətlə uyğunlaşdırılması tələb olunur. Çivinin uzunluğu onun dövrlü sürətləndirilməsi zamanı ekskavatora ötürülən dinamik yükləri birbaşa təsirləyir, çivinin isə eni maşının düzgün mövqeyə yerləşdirilməsi və sabitlik idarə edilməsi yolu ilə idarə edilməli olan yan qüvvələri müəyyən edir.

Z-seksiyalı yarpaq dəniz qapıları, ekskavator vibrasiya çəkicinin birləşdirilməsi ilə dəyiləndikdə U-seksiyalı dizaynlara nisbətən fərqli yükləmə nümunələri yaradır. Qilitli həndəsi forma qüvvə ötürülmə xüsusiyyətlərini təsir edir və zəncirvari birləşmələrin zədələnməsini qarşısını almaq üçün dəyiləmə sürətini optimallaşdırmaq üçün tezlik ayarlarının tələb olunmasına səbəb ola bilər.

Ekskavator vibrasiya çəkici, torpaq müqavimətini aradan qaldırmaq üçün kifayət qədər eksentrik moment təmin etməlidir və eyni zamanda dəyilənmiş elementin effektiv irəliləməsini təmin edən tezlik diapazonunu saxlamalıdır. Gücü yetərsiz kombinasiyalar yavaş dəyiləmə sürətlərinə və yanacaq sərfinin artmasına səbəb olur, çox güclü kombinasiyalar isə dəyilənmiş elementlərin zədələnməsinə və divarın struktur bütövlüyünü pozan quraşdırma toleranslarının yaranmasına səbəb ola bilər.

Soldier Pile Tətbiqləri

Soldier çubuqlarının quraşdırılması, yarpaq çubuqları tətbiqlərinə nisbətən ekskavator vibrasiyalı çəkic sistemlərinə fərqli tələblər qoyur. Fərdi beton və ya polad çubuqların konstruktiv yükü, çubuğun perimetri ətrafında effektiv torpaq yerdəyişməsi əldə etmək üçün daha yüksək amplitudlu vibrasiyalar tələb edir. Çubuğun çəkisi və uzunluğu nəticəsində yaranan eksentrik yükləmə səbəbindən ekskavatorun sabitliyi daha mühüm hal alır.

Betondan hazırlanmış soldier çubuqlarının ekskavator vibrasiyalı çəkic ilə quraşdırılması zamanı çubuq materialına struktur zərəri yetirməmək üçün diqqətlə frekvens nəzarəti aparılmalıdır. Vibrasiya tezliyi, torpaq yerdəyişməsini təmin edən, lakin beton strukturu çatlatma və ya zədələyə biləcək rezonans şəraitlərini yaratmayan həddə qalmalıdır.

Polad hərbi çubuqlar qazma maşını vibro çəkicinin tezliyinin seçilməsində daha çox esneklik təmin edir, lakin onların quraşdırılması zamanı çubuqların düzgünlüyünə diqqət yetirilməlidir. Çubuğun çəkisi və titrəmə qüvvələrinin birləşməsi, qazma maşınının kifayət qədər sabit olmaması və ya operatorun döyülmə prosesi zamanı düzgün idarəetməni saxlaya bilməməsi halında, vertikal mövqedən meyl yarada bilər.

Xüsusi çubuqlar üçün nəzərdə tutulmuş məsələlər

Kompozit çubuq materialları və xüsusi fondament elementləri qazma maşını vibro çəkici ilə quraşdırılarkən xüsusi tələblərə malik ola bilər. Bu tətbiqlər tezlik ayarlarının fərdiləşdirilməsini və ya material xüsusiyyətlərini nəzərə alaraq tələb olunan quraşdırma dərinliyi və mövqe dəqiqliyi tolerantlıqlarını əldə etmək üçün döyülmə ardıcıllığının dəyişdirilməsini tez-tez tələb edir.

Daxilində armatura olan hazır beton çubuqların quraşdırılması zamanı daxili polad konstruksiyaya zərər verməmək üçün ekskavatorun vibrasiya çəkicinin tezliyini diqqətlə tənzimləmək lazımdır. Vibrasiya xüsusiyyətləri torpaq yerdəyişməsini təmin etməlidir, lakin çubuğun struktur bütövlüyünü zədələyə biləcək harmonik rezonans yaratmamalıdır.

Müvəqqəti çubuq qurma tətbiqlərində çıxarma tələbləri adətən daimi fondament qurğularına nisbətən daha az sərt olduğu üçün daha agressiv ekskavator vibrasiya çəkici parametrlərinə icazə verilə bilər. Bununla belə, artırılmış vibrasiya səviyyələri ekskavatorun iş rejimi həddində qalmalıdır ki, erkən aşınma və ya komponentlərin sıradan çıxması qarşısı alınmış olsun.

Torpaq Şəraiti və Performansın Optimallaşdırılması

Gil və yapışqan torpaqlarla bağlı çətinliklər

Qazıcı vibro çəkic əməliyyatları üçün gil və yapışqanlı torpaq şəraitləri avadanlığın ölçüsünü seçməyə təsir edən xüsusi çətinliklər yaradır. Sıx gil torpaqları, yapışqan əlaqələri pozmaq və dəstəyin irəliləməsi üçün lazım olan mayeləşməni yaratmaq üçün daha yüksək amplitudlu titrimlər tələb edir. Qazıcı, vibro çəkic torpaq müqavimətini overcome etmək üçün lazım olan enerjini yaradarkən sabitliyini saxlamaq üçün kifayət qədər çəki təmin etməlidir.

Yumşaq gil şəraitlərində dəstələrin zədələnməsinə və ya yönümlənmə problemlərinin yaranmasına səbəb ola biləcək artıq dərinlik sürətlərini qarşılamaq üçün tezlik ayarlamaları tələb oluna bilər. Qazıcı vibro çəkic sistemi, torpağın cavab xarakteristikalarına uyğunlaşdırılmış dəqiq tezlik idarəetməsi təklif etməlidir və eyni zamanda dəstənin tam uzunluğu boyu sabit irəliləmə sürətlərini saxlamalıdır.

Qat-qat gil çöküntüləri, bir-birindən fərqli sərt və yumşaq təbəqələrdən ibarət olmaqla, qazıcı vibro çəkic sistemlərinə sürətlə dəyişən nüfuz müqaviməti ilə çətinlik yaradır. Avadanlıq birləşməsi, keçid zonalarında tezliyi saxlamaq üçün kifayət qədər gücləndirici ehtiyata malik olmalı və eyni zamanda yumşaq materiallarda anidən sürətlənməni qarşısını almaq üçün lazım olan idarəetmə imkanlarını təmin etməlidir.

Qumlu torpaqların üstünlükləri

Qumlu torpaqlar vibrasiyalı döyülmə üsullarına qarşı yaxşı cavab verdiyinə görə qazıcı vibro çəkic əməliyyatları üçün ideal şərait yaradır. Qumun qranulyar təbiəti daha aşağı enerji səviyyələrində effektiv mayeləşməyə imkan verir, bu da güc tələbatını azaldır və kiçik qazıcı birləşmələrinin yaxşı məhsuldarlıq göstərməsinə kömək edir.

Sıx qum şəraitində çubuq perimetri ətrafında effektiv dənəcik yerdəyişməsi üçün daha yüksək tezlik ayarları tələb oluna bilər. Ekskavator və vibrasiya çəkicinin birləşməsi, artırılmış daşıma müqavimətini overcome etmək üçün kifayət qədər enerji verməlidir və eyni zamanda qum hissəciklərinin effektiv hərəkətini təmin edən tezlik diapazonunu saxlamalıdır.

Doymuş qum şəraitində ekskavator və vibrasiya çəkicinin quraşdırılması prosesinin effektivliyi sürətli mayeləşmənin baş vermesi və torpaq müqavimətinin azalması hesabına artır. Azaldılmış güc tələbatı kiçik avadanlıq birləşmələrinin, daha əlverişsiz torpaq şəraitində böyük sistemlərlə müqayisədə oxşar məhsuldarlıq səviyyələrinə çatmasına imkan verir.

Qarışıq torpaq və qaya şəraiti

Dəyişən sıxlıq və tərkibə malik qarışıq torpaq şəraitində geniş tezlik diapazonuna və yüksək güclü ehtiyatlara malik ekskavator və vibrasiya çəkici sistemləri tələb olunur. Avadanlıq, çubuq daxil etmə prosesi boyu dəyişən torpaq xüsusiyyətlərinə uyğunlaşmalı, eyni zamanda sabit daxil olma sürəti və çubuqların düzgün yerləşdirilməsini təmin etməlidir.

Daş və qırıntı şəraitləri maneələrin aradan qaldırılması üçün təsir gücü olan ekskavator vibrasiyalı çəkic sistemlərini və ya əlavə delmə avadanlığını tələb edə bilər. Ekskavatorun ölçüsü əlavə birləşdirilən hissələri yerləşdirməyə imkan verən və maneələrin aradan qaldırılması zamanı təhlükəsiz işləmə üçün lazım olan sabitliyi təmin edən olmalıdır.

Ərimiş qaya şəraitləri ekskavator vibrasiyalı çəkic sistemlərini yüksək nüfuz müqaviməti və avadanlığın zədələnməsi ehtimalı ilə çətin vəziyyətə salır. Bu kombinasiya müqavimətli materiallar vasitəsilə irəliləmək üçün kifayət qədər güc təmin etməli və vibrasiyalı çəkic və ya ekskavator komponentlərinin zədələnməsinə səbəb ola biləcək yüklənməni qarşısını almaq üçün lazım olan idarəetmə imkanlarını verməlidir.

Tez-tez verilən suallar

Vibrasiyalı çəkic əməliyyatları üçün minimum ekskavator çəkisi nə qədərdir?

Vibro çəkic əməliyyatları üçün minimum ekskavator çəkisi adətən kiçik yaşayış tətbiqləri üçün təxminən 8 tonla başlayır, lakin əksər kommersiya ekskavator vibro çəkic sistemləri kifayət qədər sabitlik və hidravlik tutum təmin etmək üçün ən azı 15 ton çəkilən maşınlar tələb edir. Ekskavatorun iş zamanı düzgün qarşı çəki balansını təmin etmək üçün vibro çəkic birləşdiricisinin çəkisindən təxminən 3–4 dəfə çəkməsi lazımdır.

Eyni layihədə müxtəlif tipli dəstəklər üçün ekskavator vibro çəkic istifadə edə bilərəm?

Bəli, əksər ekskavator vibro çəkic sistemləri uyğun sızdırma qurğusu tənzimləmələri və tezlik ayarları ilə bir neçə tip dəstək emal edə bilir. Bununla belə, ekskavatorun ölçüsü layihədə istifadə olunan bütün dəstək tipləri arasında ən böyük dəstək ölçülərini və ən yüksək güclü tələbləri ödəməlidir. Dəstək tipləri arasından keçid etmək hər bir tətbiq üçün sızdırma qurğusunun dəyişdirilməsini və tezlik optimallaşdırılmasını tələb edə bilər.

Vibro çəkic işləri üçün ekskavatorun ölçüsünün seçilməsində torpaq şəraiti necə təsir edir?

Sıx gil və ya qarışıq materiallar kimi çətin torpaq şəraitləri, effektiv ekskavator vibro çəkicinin işləməsi üçün lazım olan sabitlik və güc təmin etmək üçün daha böyük ekskavatorların istifadəsini tələb edir. Çətin şəraitlər məhsuldarlığı qorumaq və avadanlığın yüklənməsini qarşısını almaq üçün minimum tövsiyə olunanlardan 25–50% daha böyük ekskavatorların istifadəsini tələb edə bilər. Qumlu torpaqlarda dəniz dibinə daxil olma müqavimətinin azalması səbəbilə daha kiçik ekskavator kombinasiyalarına icazə verilir.

Vibro çəkic ilə ölçüsü kiçik ekskavator istifadə etsəm nə olar?

Vibro çəkic ilə ölçüsü kiçik ekskavator istifadə etmək, zəif sabitlik, aşağı dəniz dibinə daxil olma sürəti və potensial təhlükəsizlik risklərinə səbəb olur. Ekskavator iş zamanı artıq hərəkət edə bilər ki, bu da çubuqların düzgün yerləşdirilməməsinə və yanacaq sərfinin artmasına gətirib çıxarır. Kifayət qədər hidravlik gücü olmaması, çəkicin işləmə tezliyində dalğalanmalara səbəb olur; bu isə çubuqların daxil edilmə səmərəliliyini azaldır və ekskavatora qoşulan vibro çəkici qurğusuna zərər yetirə bilər.
